常用電力電纜的結構

電力電纜是我們生活中的必需品。它起著輸送電力和信息傳輸的作用。你知道他的基本結構嗎？接下來，鄭州電纜有限公司將向您介紹常用電力電纜的結構。

　　電力電纜按絕緣材料分為：油浸紙絕緣電力電纜、塑料絕緣電力電纜和橡膠絕緣電力電纜。

　　油浸紙作為絕緣電力電纜，應用歷史最長。安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自開發不滴水浸紙絕緣以來，解決了落差限制問題，使油浸紙絕緣電纜得到了廣泛的應用。

　　絕緣層是擠壓塑料的電力電纜。常用的塑料包括聚氯乙烯、聚乙烯和交聯聚乙烯。塑料電纜結構簡單，制造加工方便，重量輕，敷設安裝方便，不受敷設間隙的限制。因此，它被廣泛應用于中低壓電纜中，并有取代粘性浸漬油紙電纜的趨勢。其最大的缺點是樹枝突破，限制了其在更高電壓下的使用。

　　絕緣層為橡膠和各種配合劑，充分混合后擠壓在導線中心，加熱硫化。柔軟有彈性，適用于移動頻繁、彎曲半徑小的場合。常用的絕緣膠有天然膠-丁苯膠混合物、乙丙烯膠、丁基膠等。

　　常用電纜的基本結構：

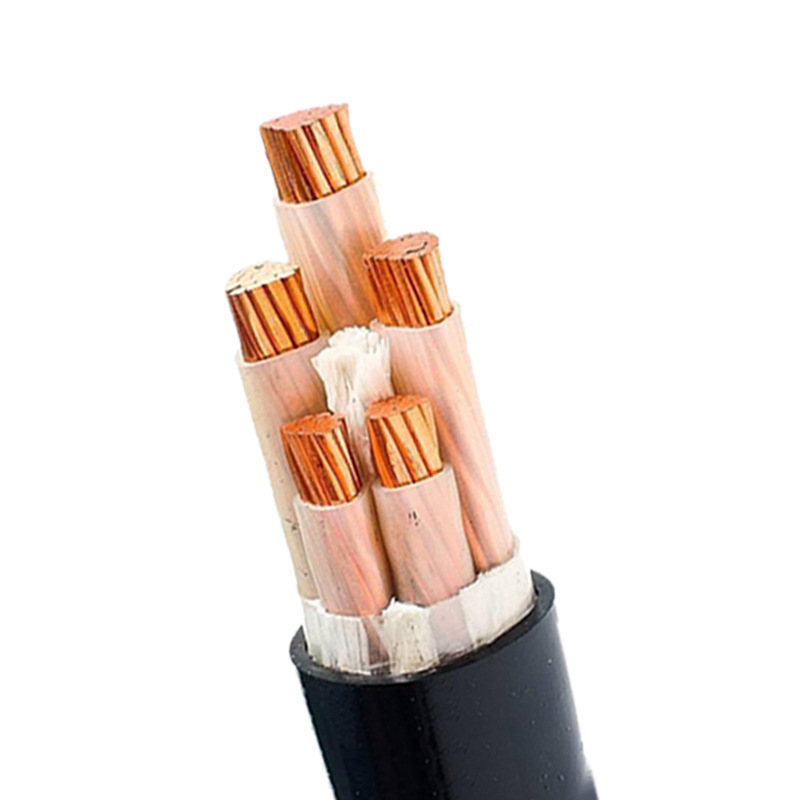

　　電力電纜的基本結構由四部分組成：芯（導體）、絕緣層、屏蔽層和保護層。

　　（1）線芯：線芯是電力電纜的導電部分，用于輸送電能，是電力電纜的主要部分。

　　（2）絕緣層：絕緣層是電力電纜結構中不可缺少的組成部分，將線芯與地球和不同的線芯隔離在電氣上，以確保電能輸送。

　　(3)屏蔽層:15kV及以上電力電纜一般有導體屏蔽層和絕緣屏蔽層。

　　（4）保護層：保護層的作用是保護電力電纜免受外界雜質和水的侵入，防止外力直接損壞電力電纜。

　　此外，電壓等級分類：按電壓等級可分為中低壓電力電纜（35kV及以下）、高壓電纜（110kV以上）、超高壓電纜（275~800kV）和特高壓電纜（1000kV及以上）。此外，交流電纜和直流電纜也可根據電流系統分為交流電纜和直流電纜。
