光伏知識卡——光伏連接器篇

光伏連接器，又稱MC接頭，別看它小小的一部分，其實在光伏系統中，連接器在很多環節都需要用到，光伏連接器是光伏發電系統內組件、匯流箱、控制器和逆變器等各個部件之間相互連接的關鍵零件。在光伏電站中，要將大量組件的電能聚集在一起并進入逆變器，必須依靠電纜和連接器。光伏系統長期暴露在風吹日曬和極端溫度變化的環境中，這需要連接器必須能夠適應這些惡劣的環境。

一個質量上乘的連接器應該具備以下幾點

防水

耐高溫

耐紫外線的天氣

觸摸保護

高載流能力

低電阻

質保至少25年，保證在整個光伏系統生命周期正常使用。

選擇連接器時，我們一般關注三個點

外殼絕緣材料

一般情況下，考慮到光伏電站的修建位置多變，環境不定，光伏連接器的應用環境，從炎熱的赤道到寒冷的極地地區，還包括紫外線輻射，風沙雨雪，以及太陽輻射、雨雪、風沙等常年侵蝕，這就需要連接器外殼絕緣材料的性能表現優異。

密封性

光伏連接器的內部是插入式銅芯以及電纜的銅芯，銅芯并沒有防腐功能。已經安裝完成的連接器必須要做到隔離外界與連接器內部。板載連接器還是和逆變器（或控制器）配套的，所以要保證逆變器的密封功能，連接器的密封功能也必須非常可靠。此外，安裝時必須擰緊密封螺圈。

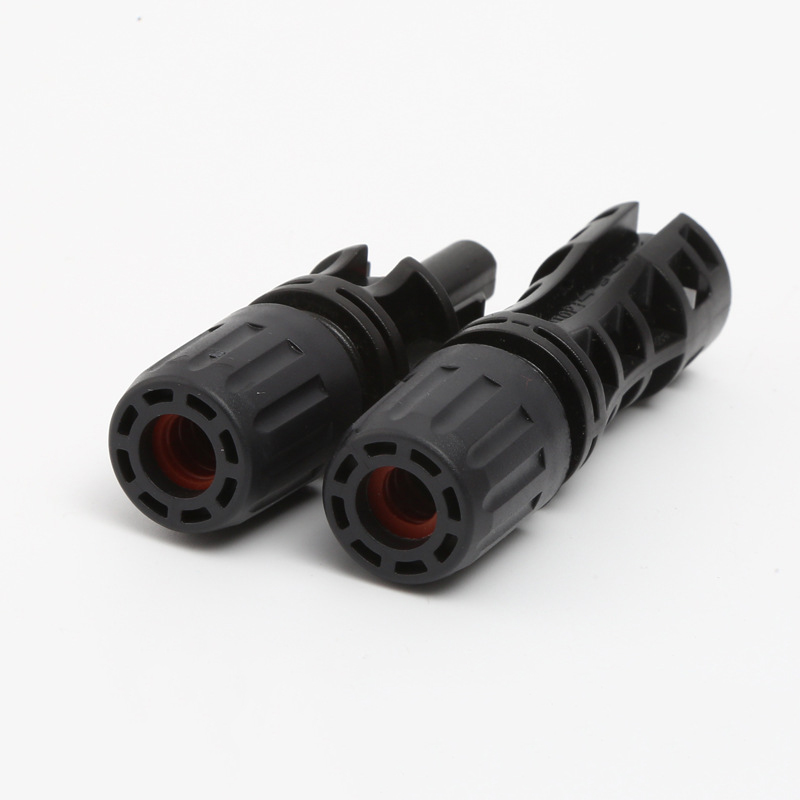

連接器外殼材料采用PPO塑料，耐熱耐低溫，阻燃，抗紫外線，防水。

連接器采用插拔式設計，操作便捷，自帶鎖扣設計，使用專業工具即可打開

適配銅片端子與銅棒端子，接線2.5mm2-10mm2
